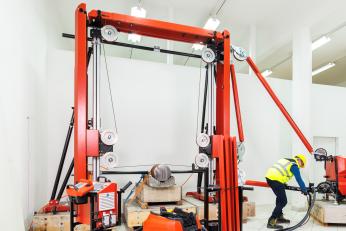

PortalsägE MODULAR PWSS-3000
Die modulare Portalsäge ist zum Schneiden mobiler Werkstücke wie Pipelines, Rohrleitungen, Beton- und Stahlbauteile etc. konzipiert.
Der Antrieb erfolgt durch eine Hilti Standardseilsäge DSW 1510-CA oder eine Großseilsäge DSW 3018-E.
Die Säge ist für den mobilen Einsatz entwickelt, das maximale
Gewicht der Einzelkomponenten ist 60 kg, die maximale Länge ist 2,5 m – damit passt die Anlage in einen kleinen
Transporter!

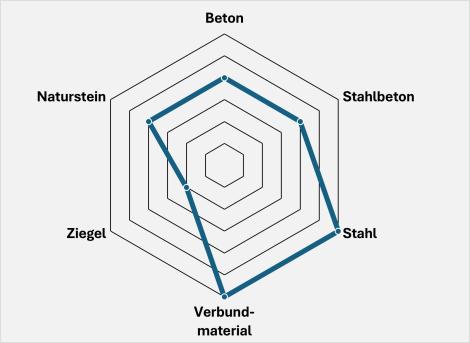

EINSATZBEREICHE
- Die Portalseilsäge ist für Endlosseile konzipiert
- Zur Bearbeitung von Bauteilen bis maximal 3000 x 3000 mm
- Diverse Aufbaukonfigurationen möglich
- Optional mit teleskopischer Schutzabdeckung für maximale Sicherheit
- Optional mit Temperatursensor für Trockenschnitte
- Höchste Mobilität durch geringes Gewicht der Einzelkomponenten
- Geeignet für Sägeseile mit einem Durchmesser von 8 bis 12 mm
Spezifikationen
- Maximale Aufbaugröße Portal L x B x H: 5600 x 1500 x 4250 mm
- Maximale Komponentengröße: 3000 x 3000 mm
- Gesamtgewicht des Portals ohne Antriebsmaschine: 555 kg
Video
HIGHLIGHTS
Kühlrohr für sägeseil
Das Kühlrohr wurde entwickelt für Schnitte mit Diamantsägseil im massiven Metall, zB Stahlbehälter, Stahlteile, Stahlrohre.
Vorteil:
- Schnitte können wassergekühlt durchgeführt werden, OHNE Wasserverlust, durch Aufbringen und Abblasen des Wassers im geschlossenen System
- Keine Kontamination durch Wasser aus dem Kühlprozess
Temperatursensor
Der Temperatursensor ermittelt die Erwärmung des Sägeseils und liefert diese Daten an das Empfangsmodul.
Vorteil:
- Ermöglicht rechtzeitiges Gegensteuern bei Überhitzung des Diamantseils (Reduzierung der Geschwindigkeit)
- Seilschonendes Arbeiten
teleskop-schutzHAUBEN für sägeportal
Die teleskopische Schutzabdeckung in Kombination mit dem Schutzrohrsatz ermöglicht die komplette Einhausung der Seillängen im Portalschnitt.
Vorteil:
- Sicherheitsaspekt in der Anwendung
- im Nassschnitt kein Spritzwasser
Schutzrohr für dIAMANTSEIL
Die Seilschutzvorrichtung ermöglicht eine komplette Einhausung freier Diamantseillängen während des Schneidprozesses.
Vorteil:
- Maximale Sicherheit im Falle eines Seilrisses
- Teleskopische Ausführung für stufenlose Anpassung an verschiedene Seillängen
- Besonders empfohlen bei engen Raumverhältnissen oder wenn der Sicherheitsabstand des Bedieners gering ist
- Wenig freies Spritzwasser im Nassschnitt
