sägenschärf und rundschleifmAschine ssrm2200-w
Maschine zum Anschärfen (Stirn- und Seitenschleifen) und
Abrichten von diamantbestückten Sägeblättern und diversen Diamantwerkzeugen im Trockenschliffverfahren bei manuellem oder vollautomatischem Arbeitsprozess.

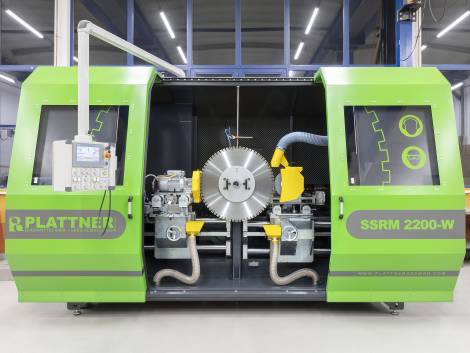

Die SSRM2200-W ist die komplett überarbeitete und mit neuen Funktionen ausgestattete nächste Generation der Sägenschärf- und Rundschleifmaschine SSRM2000-W.
ECKDATEN
Technische Funktionen:

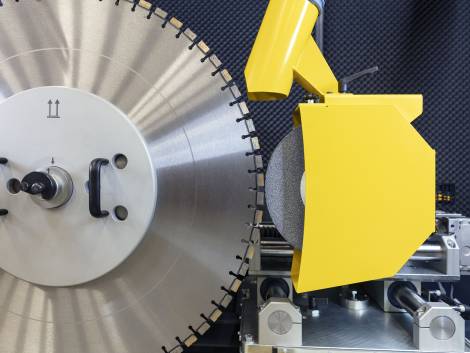

- Stirnschleifen von Sägeblättern, Fräsern und Sonderwerkzeugen von 150 – 2200 mm
- Seitenschleifen von Sägeblättern, Fräsern und Sonderwerkzeugen von 250 – 2200 mm
- Hinterschleifen (Reinigen Stammblatt) von Sägeblättern und Trennscheiben
- Stufenlos regelbarer Sägeblatt- und Trennscheibenantrieb durch leistungsstarke Elektromotore mit Spannflanschen Ø 120 mm, Ø 200 mm und Ø 395 mm

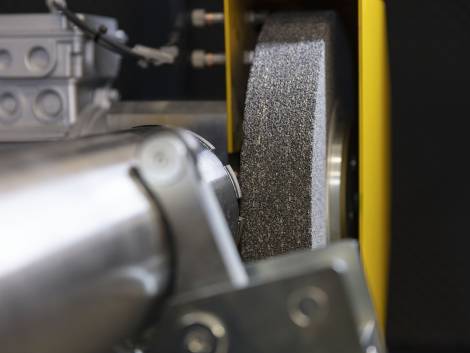

- Direkt angetriebene Schleifscheiben
- Touch-Bedienfeld, schwenkbar aufgehängt
- Stabile Ausführung der Maschinenkonstruktion, höchste Lebensdauer der Führungen und Antriebe
- Optional manueller oder vollautomatischer Arbeitsprozess im Trockenschleifprozess
- Kaltluftdüse zum Kühlen und Säubern während des Schleifprozesses

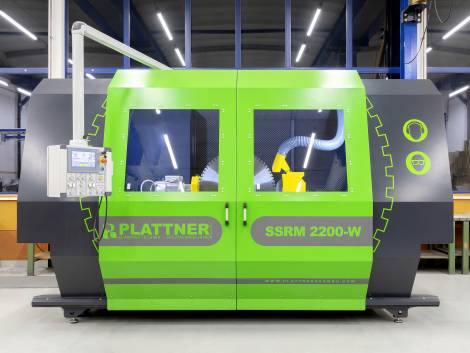

- Vollständig geschlossene, schallisolierte Ausführung mit beleuchtetem Arbeitsraum und großen Sichtfenstern
- Vorbereitete Anschlüsse für Absauganlage
- Ergonomische Zugänglichkeit für Wartungsarbeiten
Spezielle Zusatzfunktionen:

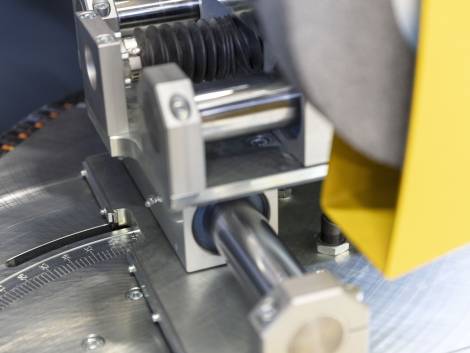

- Winkelverstellung der Stirnschleifeinheit -5° - 95° mit Pendelhub bis 150 mm, zum Anschärfen von Fräsern oder Topfscheiben mit schrägstehenden Segmenten

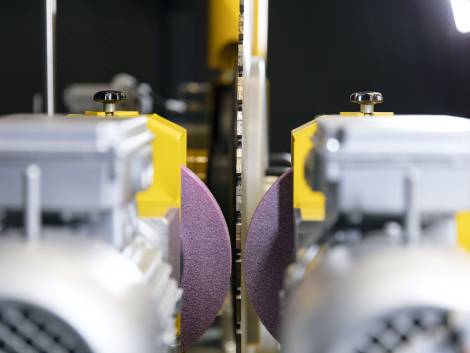

- Seitenschleifscheiben zum seitlichen Abrichten von Sägeblättern und Fräsern bis 120 mm Breite.
- Schnellpannspindel zur Werkstückaufnahme per Knopfdruck
- Automatische Drehzahlanpassung der Schleifscheiben bei Abnützung
Spezifikationen
- Elektrischer Anschuss: 3 Phasen + PE
- Spannung: 400 V 50/60 Hz
- Schutzart: IP 54
- Elektrische Anschlussleistung: 18 kVA
- Pneumatikanschluss: 6 bar
- Abmessungen L x B x H: 4.749 x 1.817 x 2.555 mm
- Gewicht: 4.000 kg
Video
HIGHLIGHTS
- Option Dreheinheit: mit der Dreheinheit, einer angetriebenen Werkstückaufnahmespindel,
können Bohrkronen, Bohrkerne und Sonderwerkzeuge mit einem Durchmesser von 0 -200
mm und einer Länge von maximal 500 mm geschliffen sowie spezielle
Segmentgeometrien mit der Winkelverstellung kalibriert
werden.
- Option Lynette zum Abstützen langer Werkzeuge: Mit der Lynette können lange Werkstücke (Bohrkronen, Ringbohrkronen) zur Erhöhung der Schleifpräzision abgestützt werden.
